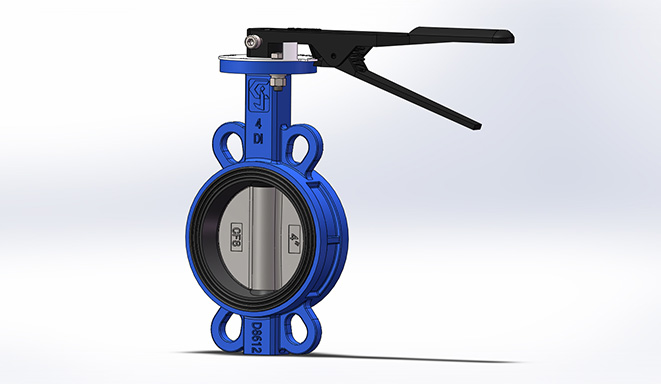

手動對夾軟靠背中線蝶閥

  • 產品型號: D71X-10/16Q、D71X-10K 、D71X-150LB
  • 通徑: DN40-DN300
  • 公稱壓力: PN10/PN16/Class 150/10K
  • 適用溫度: -20~120℃
  • 適用介質: 清水及中性液體、若酸堿介質、海水、油品等
  • 閥體材質: 球墨鑄鐵
  • 應用領域: 市政建設、水處理、給排水、水利工程等
1、設計標準
設計和制造標準: GB/T 12238
結構長度標準: GB/T 12221
試驗標準: GB/T 13927
上法蘭連接標準: ISO 5211
法蘭尺寸標準: ASME B16.5、ASME?B16.47、DIN 2501
ASME B16.1、JIS B2220

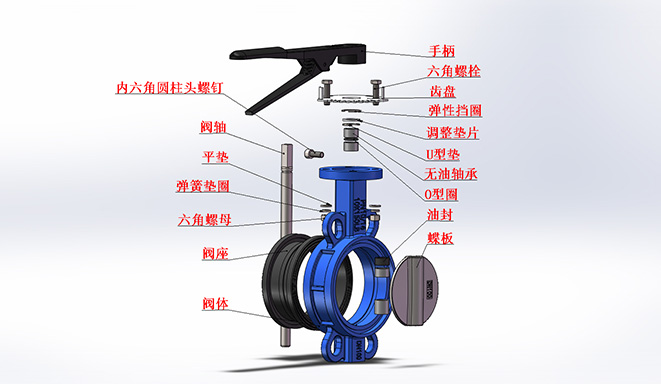

2、主要零件材質
閥體材質: DI
蝶板材質: DI、CF8、CF8M、CF3、CF3M、1.4529、C594、C598
閥座材質: EPDM、NBR、Viton
閥軸材質: SS416、SS420、SS304
3、產品優點
  • (1)所有產品出廠壓力試驗:所有超際產品,均可提供出廠試壓報告;
  • (2)高性能閥座橡膠:閥座橡膠含膠率50%,開關壽命3萬次以上;
  • (3)軟靠背閥座:相對于硬靠背閥座,軟靠背閥座與管道法蘭接觸面更寬,安裝密封性能更好,無需蝶閥專用法蘭;
  • (4)軸向密封:閥軸由4道無油軸承支撐,O型圈和油封雙重密封結構設計,扭矩較小,密封可靠;
  • (5)表面涂層:采用環氧樹脂粉末噴涂,附著力強,耐候性好,戶內戶外均可使用。
  • (6)圓潤球鐵手柄:手柄材質采用球墨鑄鐵,相較于沖壓手柄強度更好,耐腐蝕更強,更耐用。半圓形握把兒結構設計,無棱角,手感好。
  • (7)閥軸防吹出結構設計:無銷蝶閥采用防吹出結構設計,能夠帶壓更換手柄。
  • (8)無銷結構,軟靠背閥座,安裝無需任何專用設備,便于維修更換配件。
4、產品參數

DN A D1 L1 L2 L3 B φD2 φD3 n-φd L
1.5″ DN40 34 62.5 55.5 111.5 25 9 65 50 4-8 249
2″ DN50 43 80 72 132 25 9 65 50 4-8 249
2.5″ DN65 46 95 86 138 25 9 65 50 4-8 249
3″ DN80 46 113 96 153 25 9 65 50 4-8 249
4″ DN100 52 135 108 167 28 11 90 70 4-10 283
5″ DN125 56 163 125 184 28 14 90 70 4-10 283
6″ DN150 56 190 138 195 28 14 90 70 4-10 283
8″ DN200 60 244 170 236 33 17 125 102 4-12 390
10″ DN250 68 298 209 266 33 22 125 102 4-12 390
12″ DN300 78 350 236 305 33 22 125 102 4-12 540
