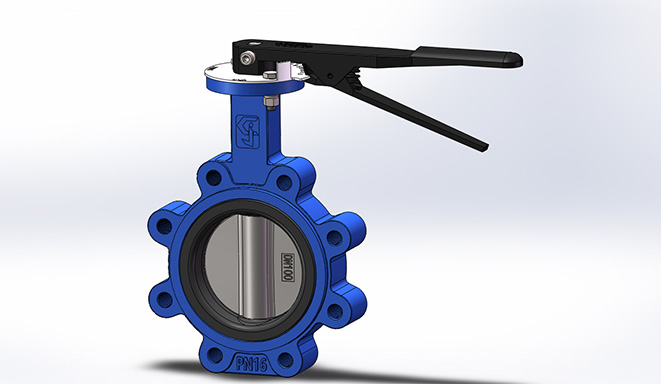

手動凸耳中線蝶閥

  • 產品型號： LTD71X-10/16Q、LTD71X-10K 、LTD71X-150LB
  • 通徑： DN50-DN300
  • 公稱壓力： PN10/PN16/Class 150/10K
  • 適用溫度： -20～120℃
  • 適用介質： 清水及中性液體、弱酸堿介質、海水、油品等
  • 閥體材質： 球墨鑄鐵
  • 應用領域： 市政建設、水處理、給排水、水利工程等
1、設計標準
設計和制造標準: GB/T 12238
結構長度標準: GB/T 12221
試驗標準： GB/T 13927
上法蘭連接標準: ISO 5211
法蘭尺寸標準: GB/T 17241.6、ASME B16.5、ASME B16.47、
ASME B16.1、JIS B2220

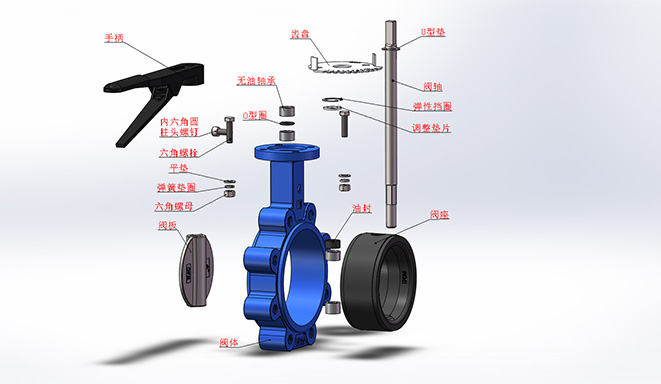

2、主要零件材質
閥體材質: DI
蝶板材質: DI、CF8、CF8M、CF3、CF3M、1.4529、C594、C598
閥座材質: EPDM、NBR、Viton、PTFE
閥軸材質: 45、SS416、SS420、SS304
3、產品優點
  • （1）結構簡單、緊湊，90°旋轉啟閉迅速,使用壽命長，側法蘭能夠滿足PN10、PN16、150LB、10K法蘭；
  • （2）所有產品出廠壓力試驗：所有超際產品，均可提供出廠試壓報告；
  • （3）高性能閥座橡膠：閥座橡膠含膠率50%，開關壽命3萬次以上；

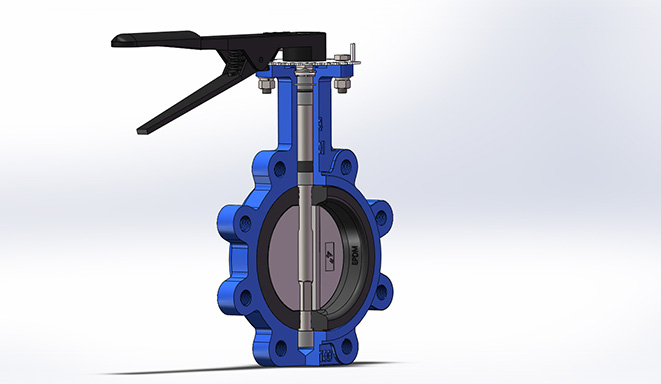

  • （4）軸向密封：閥軸由4道無油軸承支撐，O型圈和油封雙重密封結構設計，扭矩小，密封可靠；
  • （5）表面涂層：采用環氧樹脂粉末噴涂，附著力強，耐候性好，戶內戶外均可使用。
  • （6）圓潤球鐵手柄：手柄材質采用球墨鑄鐵，相較于沖壓手柄強度更好，耐腐蝕更強，更耐用。半圓形握把兒結構設計，無棱角，手感好。

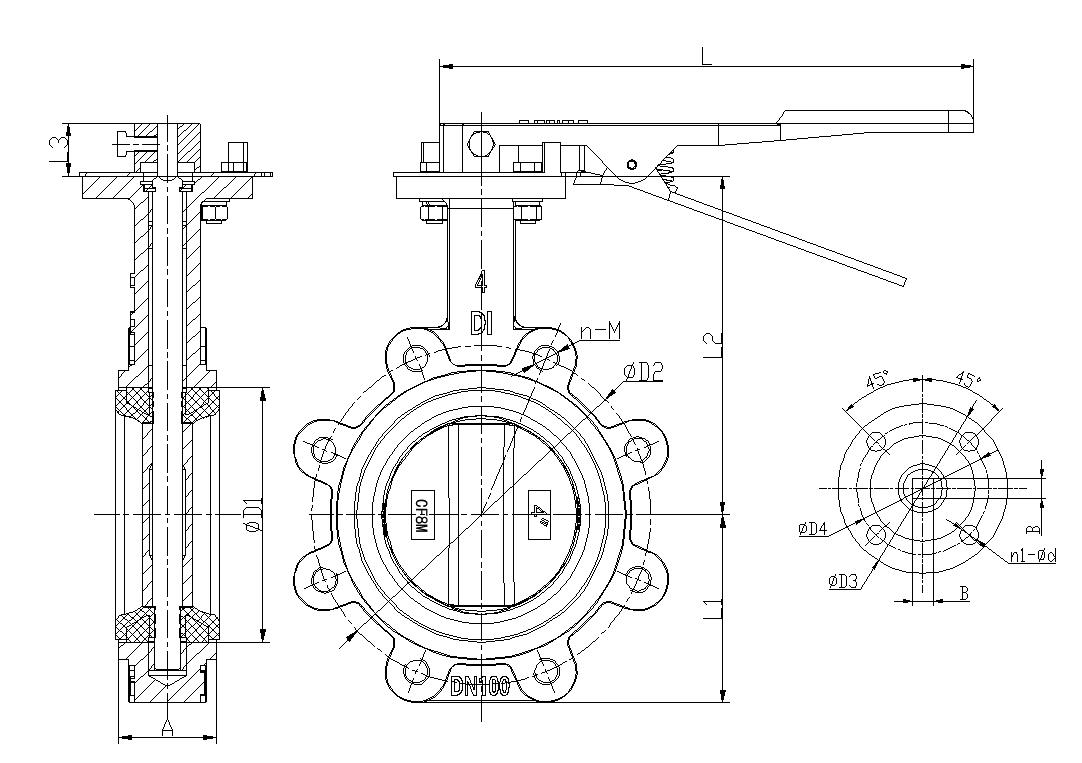

4、產品參數

DN A D1 L1 L2 L3 B PN16 PN10 150LB φD3 φD4 n1-φd L
?             D1 n-M D1 n-M D1 n-M
2″ DN50 42 73.3 54 161 25 9 125 4-M16 125 4-M16 120.7 4-5/8″ 65 50 4-8 249
2.5″ DN65 44 86 62 175 25 9 145 4-M16 145 4-M16 139.7 4-5/8″ 65 50 4-8 249
3″ DN80 45 100.9 82 181 25 9 160 8-M16 160 8-M16 152.4 4-5/8″ 65 50 4-8 249
4″ DN100 51.5 132 99 200 28 11 180 8-M16 180 8-M16 190.5 8-5/8″ 90 70 4-10 283
5″ DN125 54 156 114 213 28 14 210 8-M16 210 8-M16 215.9 8-3/4″ 90 70 4-10 283
6″ DN150 55 185 129 236 28 14 240 8-M20 240 8-M20 241.3 8-3/4″ 90 70 4-10 283
8″ DN200 59 235 150 260 33 17 295 12-M20 295 8-M20 298.5 8-3/4″ 125 102 4-12 390
10″ DN250 66 289 186 292 33 22 355 12-M24 350 12-M20 362 12-7/8″ 125 102 4-12 390
12″ DN300 76 341 218 337 33 22 410 12-M24 400 12-M20 431.8 12-7/8″ 125 102 4-12 540
