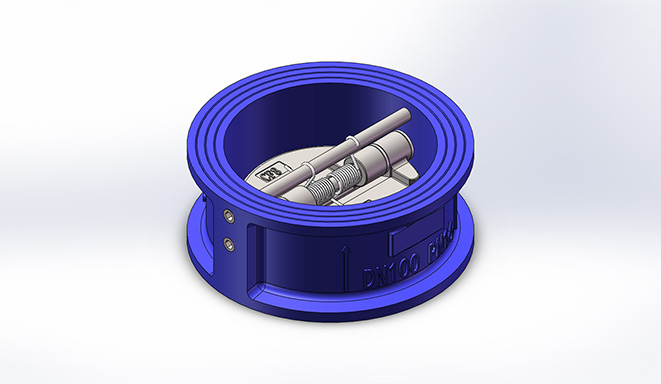

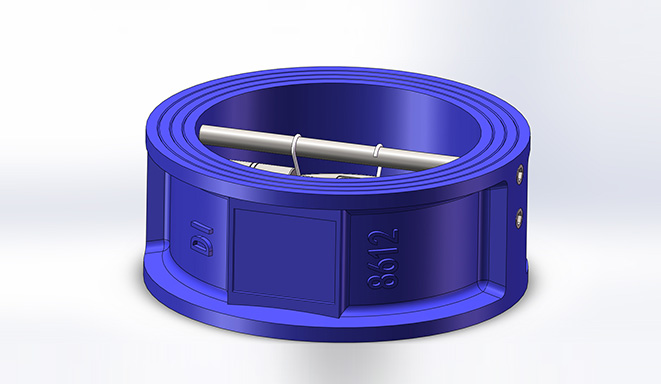

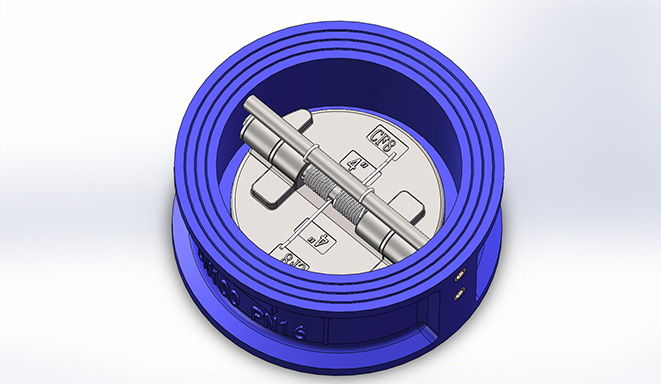

蝶式止回閥主要用于消防、石化、輕紡、造紙以及高層建筑等行業給排水管網井或水泵出口處,是水泵停機時防止管路介質倒流壓差,形成水錘沖擊,水泵倒轉的安全裝置。
設計和制造標準: | JB/T 8937 |
結構長度標準: | GB/T 12221 |
試驗標準: | GB/T 13927 |

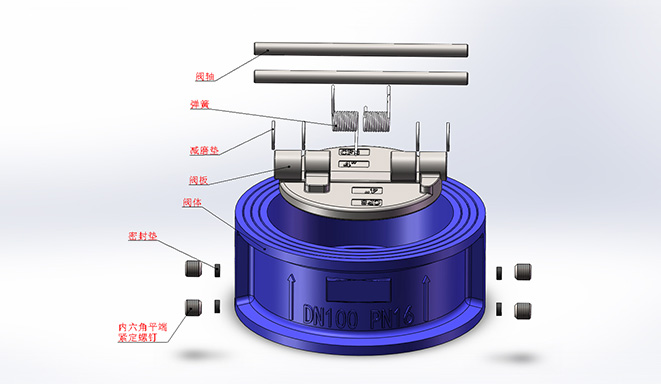

閥體材質: | DI |
蝶板材質: | DI、CF8、CF8M、CF3、CF3M |
閥座材質: | EPDM、NBR |
閥軸材質: | SS420、SS304 |

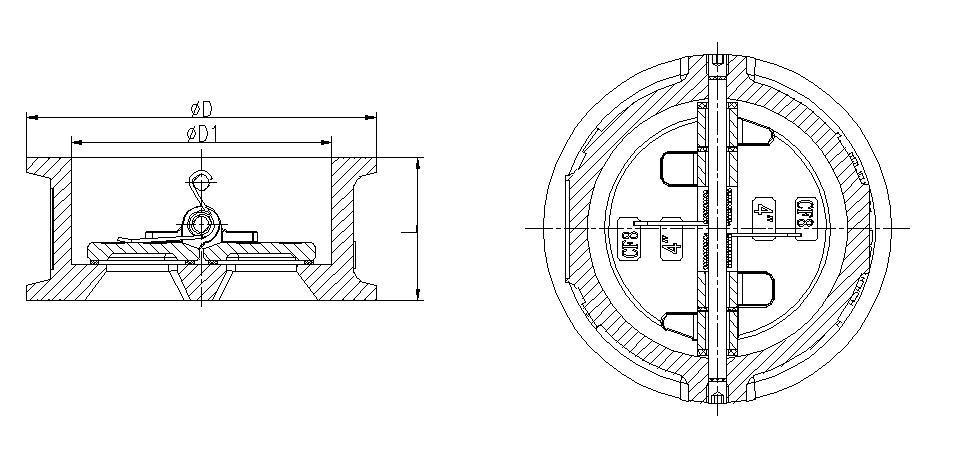

DN | φD | φD1 | L | DN | φD | φD1 | L | |
2″ | DN50 | 101 | 65 | 43 | 12″ | 378 | 310 | 114 |
2.5″ | DN65 | 118 | 80 | 46 | 14″ | 438 | 360 | 127 |
3″ | DN80 | 132 | 94 | 64 | 16″ | 489 | 410 | 140 |
4″ | DN100 | 157 | 117 | 64 | 18″ | 539 | 450 | 152 |
5″ | DN125 | 186 | 145 | 70 | 20″ | 594 | 505 | 152 |
6″ | DN150 | 213 | 170 | 76 | 24″ | 695 | 624 | 178 |
8″ | DN200 | 272 | 224 | 89 | 28″ | 810 | 720 | 229 |
10″ | DN250 | 328 | 265 | 114 | 32″ | 917 | 825 | 241 |
