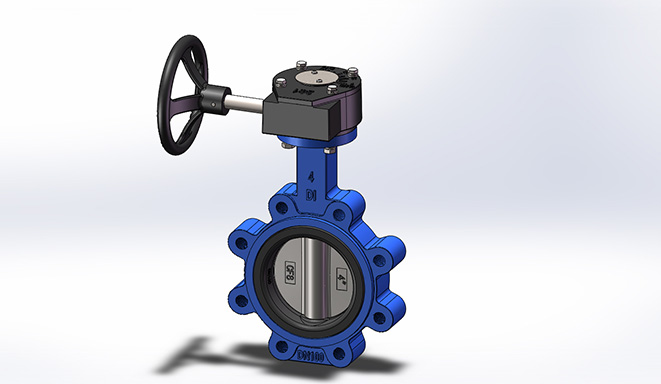

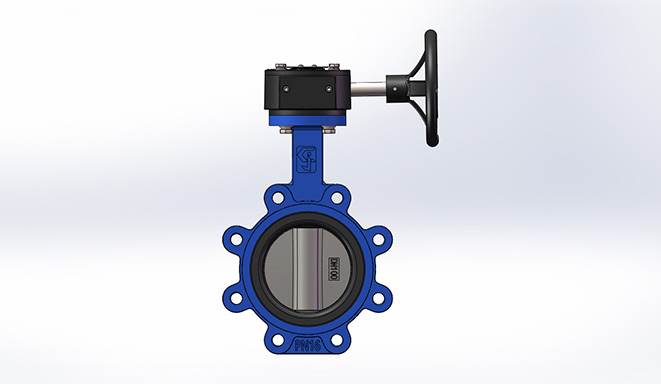

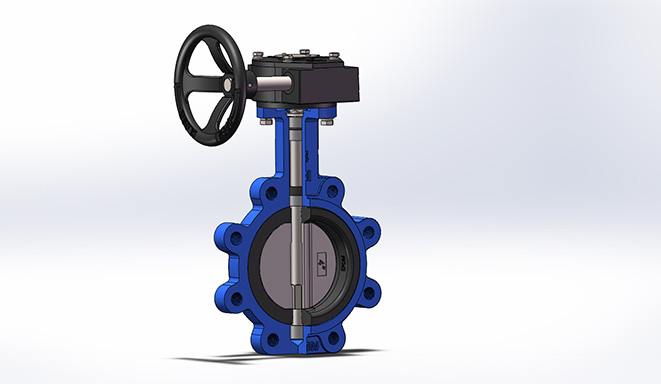

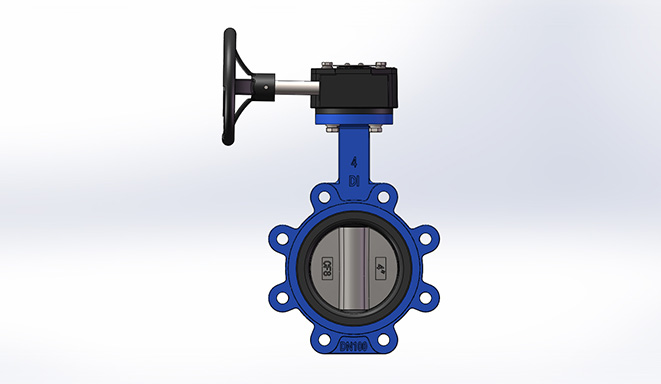

蝸輪凸耳中線蝶閥

  • 產品型號： LTD371X-10/16Q、LTD371X-10K 、LTD371X-150LB
  • 通徑：DN50-DN600
  • 公稱壓力：PN10/PN16/Class 150/10K
  • 適用溫度：-20～120℃
  • 適用介質：清水及中性液體、弱酸堿介質、海水、油品等
  • 閥體材質：球墨鑄鐵
  • 應用領域：市政建設、水處理、給排水、水利工程等
1、設計標準
設計和制造標準: GB/T 12238
結構長度標準: GB/T 12221
試驗標準： GB/T 13927
上法蘭連接標準: ISO 5211
法蘭尺寸標準: GB/T 17241.6、ASME B16.5、ASME B16.47、
ASME B16.1、JIS B2220

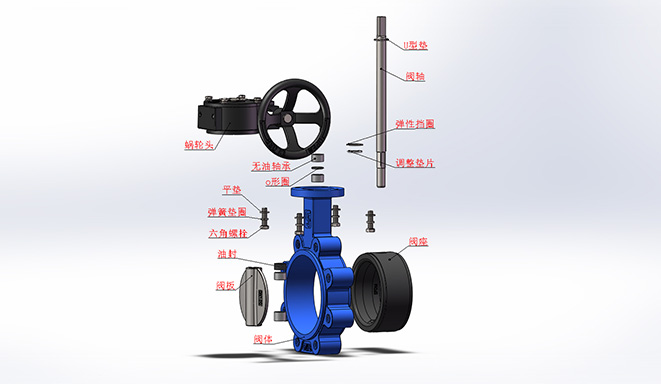

2、主要零件材質
閥體材質: DI
蝶板材質: DI、CF8、CF8M、CF3、CF3M、1.4529、C594、C598
閥座材質: EPDM、NBR、Viton、PTFE
閥軸材質: 45、SS416、SS420、SS304
3、產品優點
  • （1）結構簡單、緊湊，90°旋轉啟閉迅速,使用壽命長，側法蘭能夠滿足PN10、PN16、150LB、10K法蘭；
  • （2）所有產品出廠壓力試驗：所有超際產品，均可提供出廠試壓報告；
  • （3）高性能閥座橡膠：閥座橡膠含膠率50%，開關壽命3萬次以上；
  • （4）軸向密封：閥軸由4道無油軸承支撐，O型圈和油封雙重密封結構設計，扭矩小，密封可靠；DN350以上大口徑閥門上下軸孔采用填料函結構設計，通過壓蓋壓緊填料實現密封。
  • （5）表面涂層：采用環氧樹脂粉末噴涂，附著力強，耐候性好，戶內戶外均可使用。
4、產品參數

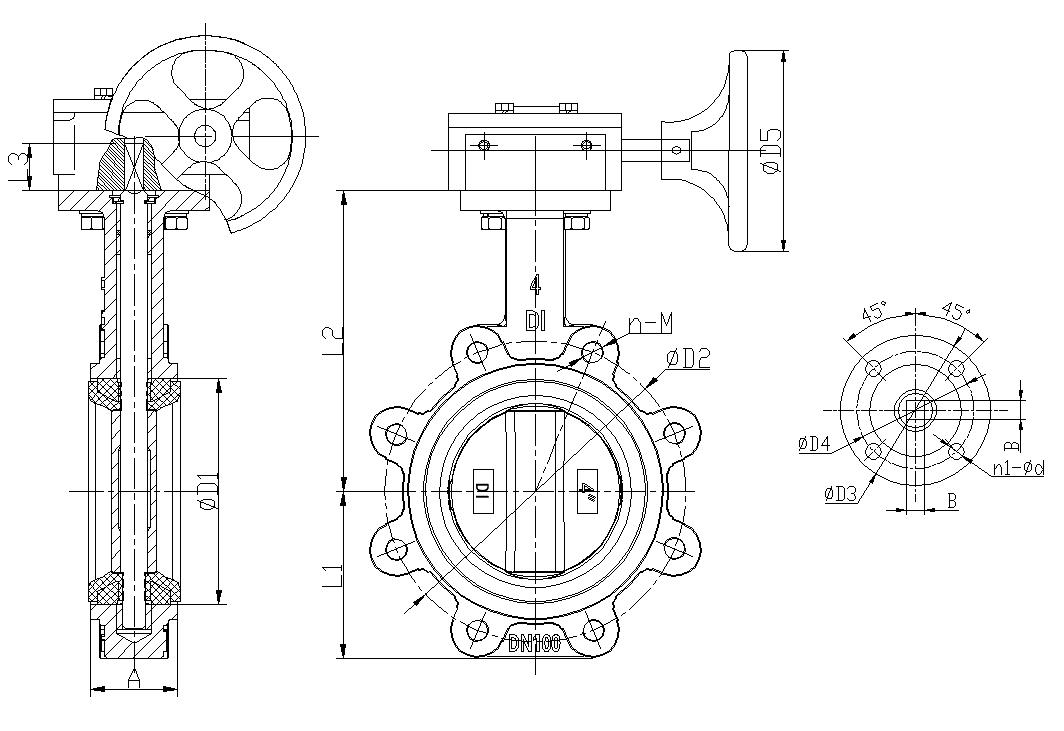

DN A D1 L1 L2 L3 B PN16 PN10 150LB φD3 φD4 n1-φd D5
D2 n-M D2 n-M D2 n-M
2″ DN50 42 73.3 54 161 25 9 125 4-M16 125 4-M16 120.7 4-5/8″ 65 50

4-8

 135
2.5″ DN65 44 86 62 175 25 9 145 4-M16 145 4-M16 139.7 4-5/8″ 65 50

4-8

 135
3″ DN80 45 100.9 82 181 25 9 160 8-M16 160 8-M16 152.4 4-5/8″ 65 50

4-8

 135
4″ DN100 51.5 132 99 200 28 11 180 8-M16 180 8-M16 190.5 8-5/8″ 90 70

4-10

 135
5″ DN125 54 156 114 213 28 14 210 8-M16 210 8-M16 215.9 8-3/4″ 90 70

4-10

 135
6″ DN150 55 185 129 236 28 14 240 8-M20 240 8-M20 241.3 8-3/4″ 90 70

4-10

 135
8″ DN200 59 235 150 260 33 17 295 12-M20 295 8-M20 298.5 8-3/4″ 125 102

4-12

 270
10″ DN250 66 289 186 292 33 22 355 12-M24 350 12-M20 362 12-7/8″ 125 102

4-12

 270
12″ DN300 76 341 218 337 33 22 410 12-M24 400 12-M20 431.8 12-7/8″ 125 102

4-12

 270
14″ DN350 76 372 242 368 45 22 470 16-M24 460 16-M20 476.3 12-1″ 125 102

4-12

 270

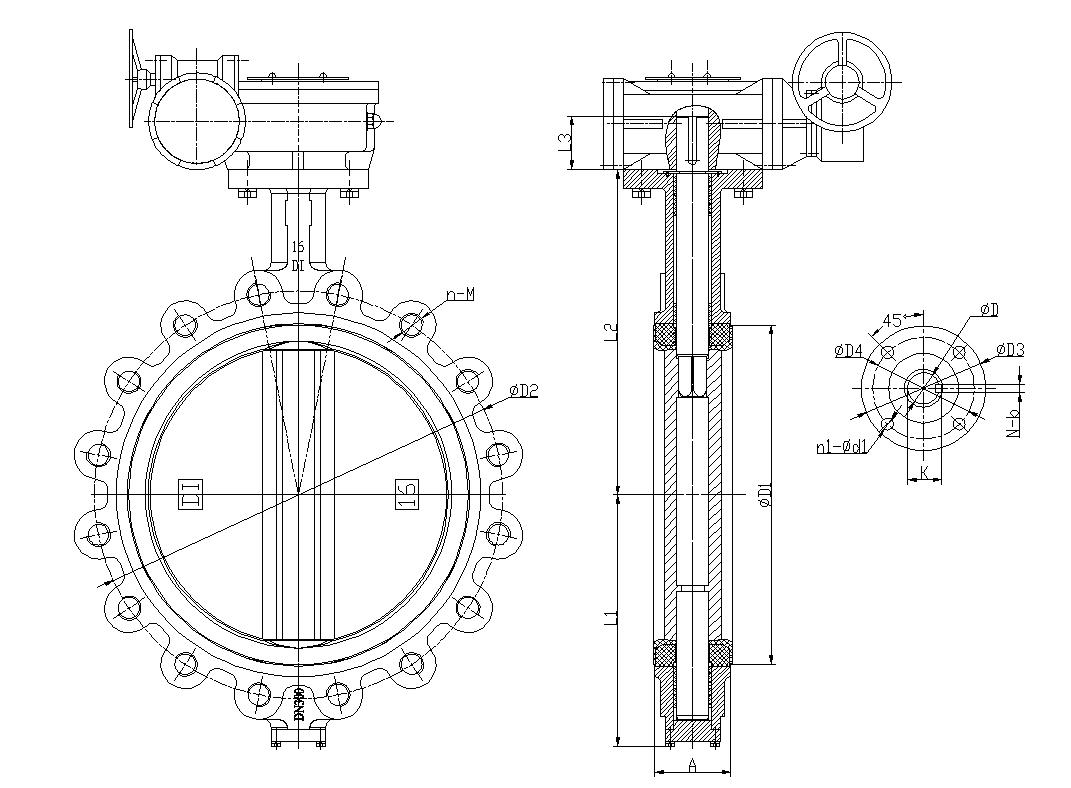

DN A D1 L1 L2 L3 φD N-b K PN16 PN10 150LB φD3 φD4 n1-φd1
D2 n-φd D2 n-φd D2 n-φd
16″ DN400 86.5 436 320 403 52 33.15

1-10

 36.2 525 16-M27 515 16-M24 539.8 16-1″ 175 140

4-18
18″ DN450 104.6 487 351 415 52 38

1-10

 41 585 20-M27 565 20-M24 577.9 16-1 1/8″ 175 140

4-18
20″ DN500 130 532 386 466 64 41.15

1-12

 44.2 650 20-M30 620 20-M24 635 20-1 1/8″ 175 140

4-18
24″ DN600 152 651 446 525 70 50.65

1-16

 54.7 770 20-M33 725 20-M27 749.3 20-1 1/4″ 210 165

4-22
