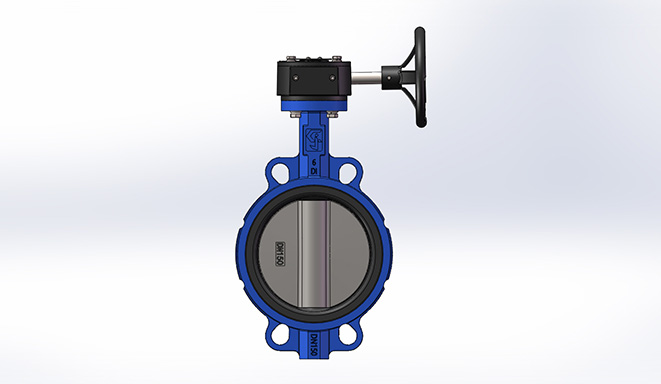

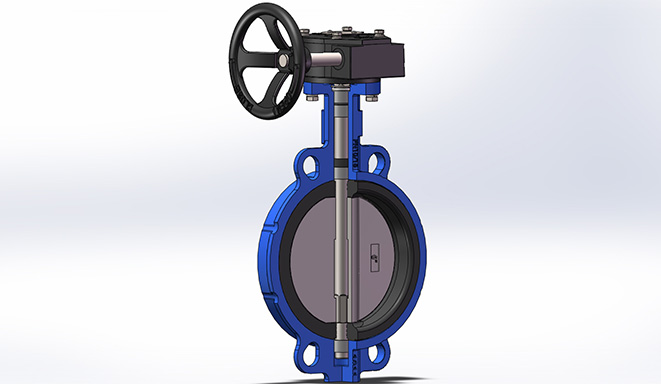

蝸輪對夾萬能體中線蝶閥

  • 產品型號: D371X-10/16Q、D371X-10K 、D371X-150LB
  • 通徑:DN40-DN1200
  • 公稱壓力:PN10/PN16/Class 150/10K
  • 適用溫度: -20~120℃
  • 適用介質: 清水及中性液體、若酸堿介質、海水、油品等
  • 閥體材質: 球墨鑄鐵
  • 應用領域: 市政建設、水處理、給排水、水利工程等
1、設計標準
設計和制造標準: GB/T 12238
結構長度標準: GB/T 12221
試驗標準: GB/T 13927
上法蘭連接標準: ISO 5211
法蘭尺寸標準: GB/T 17241.6、ASME B16.5、ASME B16.47、
ASME B16.1、JIS B2220
2、主要零件材質
閥體材質: DI
蝶板材質: DI、CF8、CF8M、CF3、CF3M、1.4529、C594、C598
閥座材質: EPDM、NBR、Viton
閥軸材質: SS416、SS420、SS304
3、產品優點
  • (1)結構簡單、緊湊,90°旋轉啟閉迅速,使用壽命長,側法蘭能夠滿足PN10、PN16、150LB、10K法蘭;
  • (2)所有產品出廠壓力試驗:所有超際產品,均可提供出廠試壓報告;
  • (3)高性能閥座橡膠:閥座橡膠含膠率50%,開關壽命3萬次以上;

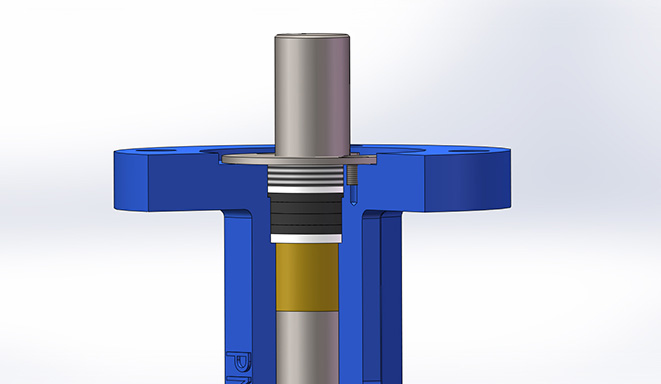

  • (4)軸向密封:閥軸由4道無油軸承支撐,O型圈和油封雙重密封結構設計,扭矩小,密封可靠;DN350以上大口徑閥門上下軸孔采用填料函結構設計,通過壓蓋壓緊填料實現密封。
  • (5)表面涂層:采用環氧樹脂粉末噴涂,附著力強,耐候性好,戶內戶外均可使用。
  • (6)閥軸防吹出結構設計:無銷蝶閥采用防吹出結構設計,能夠帶壓更換手柄。
4、產品參數

DN A D1 L1 L2 L3 B φD2 φD3 n-φd φD4
1.5″ DN40 33 69 65 127 25 9 65 50 4-8 135
2″ DN50 42 73.3 75 129 25 9 65 50 4-8 135
2.5″ DN65 44 86 82 136 25 9 65 50 4-8 135
3″ DN80 45 100.9 99 153 25 9 65 50 4-8 135
4″ DN100 51.5 132 110 167 28 11 90 70 4-10 135
5″ DN125 54 156 125 193 28 14 90 70 4-10 135
6″ DN150 55 185 145 209 28 14 90 70 4-10 135
8″ DN200 59 235 170 251 33 17 125 102 4-12 270
10″ DN250 66 289 210 280 33 22 125 102 4-12 270
12″ DN300 76 341 240 312 33 22 125 102 4-12 270
14″ DN350 76 372 271 327 45 22 125 102 4-12 270

DN A D1 L1 L2 L3 φd φD2 φD3 n-φd1 N-b K
16″ DN400 86.5 436 320 403 52 33.15 175 140 4-18 1-10 36.2
18″ DN450 104.6 487 351 415 52 38 175 140 4-18 1-10 41
20″ DN500 130 532 386 466 64 41.15 175 140 4-18 1-12 44.2
24″ DN600 152 651 446 525 70 50.65 210 165 4-22 1-16 54.7
28″ DN700 163 741 520 618 95 63.35 300 254 8-18 2-18 71.4
32″ DN800 188 847 580 665 95 63.35 300 254 8-18 2-18 71.4
36″ DN900 203 971 670 720 130 75 300 254 8-18 2-20 84
40″ DN1000 216 1050 735 800 130 85 300 254 8-18 2-22 95
48″ DN1200 276 1261 878 940 150 105 350 298 8-22 2-28 117
